Products

ローテーション

ローテーションシステム

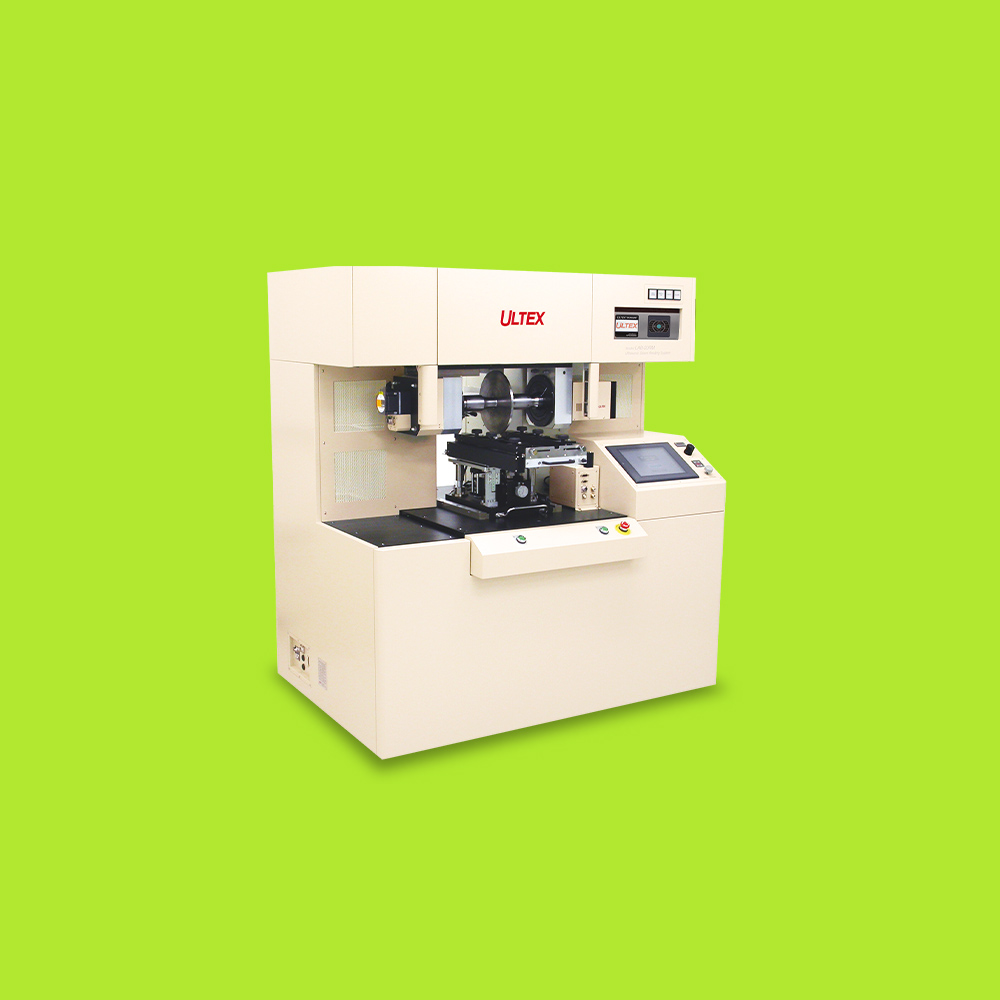

Sound Rotation System

確実な連続金属接合・樹脂溶着を可能にした「サウンドローテーションシステム」 DSSR構造を搭載した回転式連続接合システムです。

Point

  • 電池の電極などの連続接合
  • スピーディな生産ライン向け
  • バッチ式でも使用可
  • 回転式接合装置



DSSR (Dual Support System Rotation) / 両支持回転体

パーツに対して横振動(水平方向)と縦振動(ラジアル方向)のモードで振動するホーンが、回転しながら音波のエネルギーを供給することで、連続的な金属接合や樹脂溶着が可能です。

この構造は、連続で接合や溶着しながら搬送されるパーツの直進性に優れ、確実なプロセスを実現します。


大口径ホーン

特性の安定領域を広く確保することで、数回の再生加工*1が可能。長寿命化によりランニングコストを低減します。
*1：但し、形状により異なります。


上面取り付け

アクチュエータ本体は、設備等へ搭載しやすい上面取付けを採用。


SPG (Sound Power Generator) / 音波発振システム

デジタル制御式音波発振システムは、音波の出力コントロールやデータのモニタリングに必要な機能を搭載。
システム全体のリレーションにより、接合プロセスを自由に設定可能です。また、接合結果を瞬時に自動判別しデータを正確に把握できます。接合プロセスの設定やデータの解析、生産管理に必要な専用ソフトも用意されています。


Reel to Reel

フープ材どうしの連続接合に対応した装置です。
